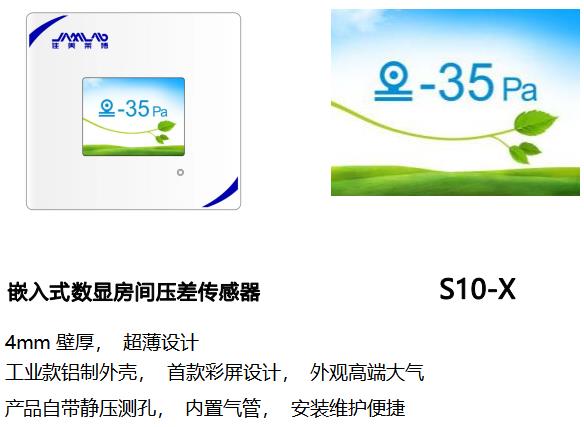

外觀圖

應用

專門為潔凈室微差壓檢測應用而設計。適用于具有極高壓力監控和報警要 求的微差壓應用， 采用直觀的圖形用戶界面， 可用于設置壓力、安全、校準和報 警。

? 制藥廠潔凈室

? 隔離病房

? 醫院潔凈手術室

? 理化實驗室

? 微生物實驗室

? 動物實驗室

型號概覽

技術參數

電源	工作電壓 功耗	DC 24 V ± 10% <1W
輸出信號	輸出電壓 輸出電流	DC … 10V DC 4...20MA
功能數據	0… 10VDC，  4...20mA RS-485 通訊	輸出量程可選 從機 *1  (地址可設置 1-254)
測量精度 零點誤差 線性度	±0.5%FSR ±0.5%FSR ±0.5%FSR
連接	響應時間 連接端點 壓力連接	＜1S 螺絲釘連接端點 8*0.5m ㎡ 塑料管口 3mm 直徑
保護數據	保護程度 安全級別	IP30，  IEC529 III，  EN60730
周圍環境條 件	工作溫度 貯藏/運輸 工作濕度	-0 … +50℃ -0 … +70℃ <95%r.h.,非凝固
標準	家用或類似用處的自動電子控制	EN60730-2-14
電磁兼容性	發射性 免疫性	EN50081-1 EN50082-2
FCC 認證	證書編號：
防火	防火級別 上下蓋 壓力保護套 管道	UL94 HB V-2 V-2
材質	主體 管道 底盒	鋁材 PC  (聚碳酸酯) 鍍鋅
附件	配套的軟管規格	Φ3*5mm*50cm

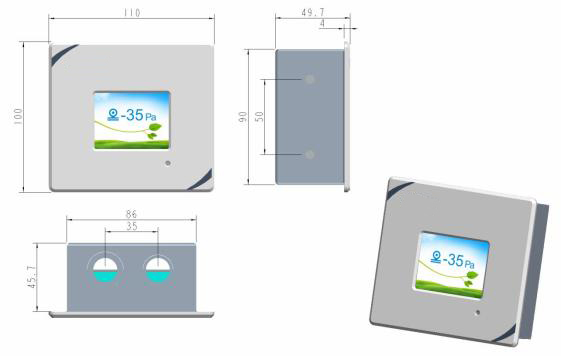

結構尺寸圖

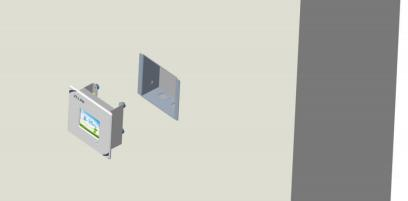

產品安裝

產品配套有安裝底盒， 底盒尺寸：W86*H90*D45;墻面開孔尺寸 (mm)：W88*H92*D47。

安裝：1、預埋￠20 線管與底盒;2、引入線纜與氣管;3、將線纜與氣管接在傳感器 主體上;4、清理底盒內雜物與灰塵;5、將傳感器主體按入底盒即可安成安裝。

注意：氣管在底盒內不可以折疊，否則直接影響測量精度;面板右下角氣壓檢測孔不可遮擋。

產品使用

通訊模式： 從站; 標準 RTU 協議， 波特率 9600， 8 個數據位， 1 個停止位， N 校驗; 通訊地 址 1-127 。

**注： 通訊模式下， 通訊地址 255 永久有效

使用說明：

1， 傳感器校零：

零點校準是必須進行的步驟。

進行前， 請確保壓力氣嘴的軟管都取下。

上電后， 在主界面長按屏幕中央位置 10S。彈出菜單， 選擇“YES”零點自動校準。

2， 進入設置菜單：

長按屏幕下部區域 5 秒， 進入菜單界面; 菜單界面， 每頁有四個菜單選項， 可以單擊選擇 各菜單選項，選中后高亮標識。然后通過下方的加、減鍵進行參數的修改。按鍵支持單次增加、 減少， 長按連接增加、減少。選中高亮提示消失， 并且蜂鳴器滴一聲表示設置成功。點擊下方 箭頭， 可進行菜單換頁。點擊返回鍵返回主界面， 或者 30S 內無操作會自動返回主界面。

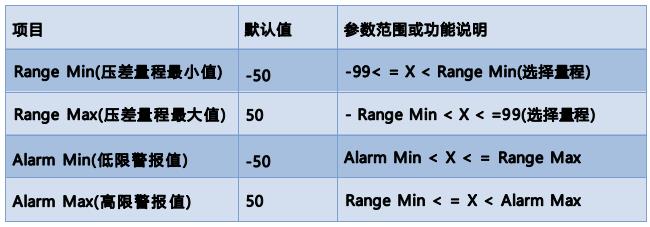

3， 菜單第一頁：

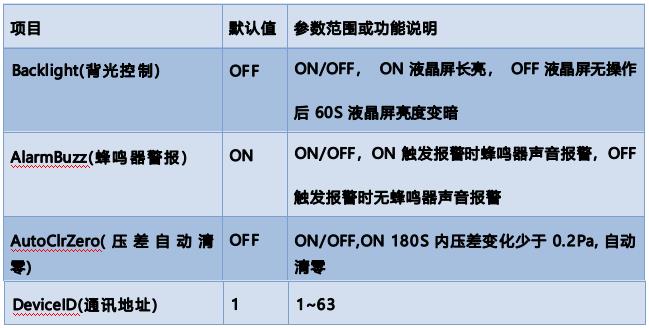

4， 菜單第二頁：

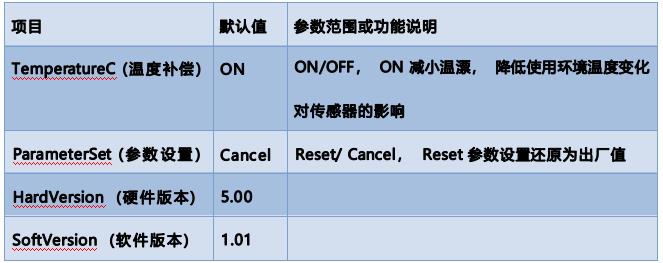

5， 菜單第三頁：

6， 報警發生：

報警類型有壓差高限、低限報警。伴有一秒間隔的報警聲。

主界面底圖顯示紅色或黃色。 (高限紅色， 低限黃色)

可以通過進入菜單選項來進行修改高限、低限值， 并選擇報警是否有效。

當報警發生的時候， 觸摸顯示任意區域都可以消除當前報警聲音， 直至下一個報警發生。

7， 通訊指示及故障發生

Modbus 通訊連接上， 進入正常的通訊狀態后， 左上角顯示連接圖標; 無通訊， 圖標消失。 當傳感器運行過程出現故障， 右上角顯示警告圖標。

故障發生原因： 1.傳感器掉線。2.傳感器內部故障。故障發生后， 強制輸出顯示 0Pa。

8， 觸摸校準

在主屏幕左上角， 以小于 0.5S/次的速度連續單擊 20 次以上， 進入校準程序提示畫面。 根據提示長按左上角“+”位置 5S， 再長按右下角“+”5S。

蜂鳴器滴一聲并且顯示返回主界面， 表示校準完成。

進入“觸摸屏校準界面”后 30S 無操作顯示會顯示自動返回主界面。
