應用
變風量蝶閥適用于通風柜面風速控制系統，通風柜三態風量控制系統，通風罩風量控制系統。
特點
閥體口徑 ￠250/￠315
額定流量范圍：200~1530 m3/h 300~2660 m3/h
采用高精度“文丘里效應”風量測量裝置，實時測量風閥流量
配置快速風閥執行器驅動閥片調節，最快全行程時間1秒(可選3秒)
配有VAV變風量綜合功能控制器
集成檢測與控制，板載高精度壓差傳感器，實時測量風閥風量，響應快速，精準調節
安裝方便，風管可直插對接，也可法蘭對接
應用于通風柜排風，通風罩排風，以及在線風量測量
風量范圍
|
閥門規格 |
最小風量（m3/h） |
最大風量（m3/h） |
壓力范圍（PA） |
控制精度（%） |
|
DN250 |
150 |
1650 |
50~1000 |
±5% |
|
DN315 |
300 |
2660 |
注：風閥可全關閉
|
技術參數 |
|||
|
電源 |
工作電壓 工作電流 功耗 電氣強度 絕緣電阻 抗脈沖干擾 |
AC24V±10% /DC 28V ±3% <2A 20W AC1500V/1min（FG-0V、FG-24V之間） DC500V ≥10MΩ（FG-0V、FG-24V之間） 2KV 5/50ns 5kHz |
|
|
功能數據 |
測量范圍 控制精度 響應時間 |
200-1530(D250)/300-2660(D350) ±5% <1S |
|
|
輸入接口 |
2路門高信號輸入 |
接口類型：恒壓源，三線制，0-10K電阻信號 測量精度：±1mm |
|
|
3路0-10V輸入
|
承受輸入電壓范圍：0~24VDC 輸入阻抗>10KΩ 測量精度：FS±0.5% |
|
|
|
1路4-20mA輸入（與其中1路0-10V輸入復用，2選1） |
承受輸入電流范圍: 0~30mA |
|
|
|
4路數字量輸入（有源） |
接口類型: 有源24VDC 輸入阻抗>>10KΩ |
|
|
|
1路Pt1000輸入
|
接口類型: 恒流源0.5mA，兩線制 測溫范圍: -20~100℃ 測量精度: ±0.5℃ |
|
|
|
1路微壓差輸入 |
承受輸入壓差范圍: ±2500Pa 測量精度: FS±0.5% |
|
|
|
輸出接口 |
4路繼電器輸出
2路0-10V輸出 |
接口類型: 無源接點；負載: 12ACV@1A 24DCV@1A 輸出阻抗: <100Ω，受控端輸入阻抗要求大于10KΩ 輸出精度:FS±0.5% |
|
|
通信接口 |
3路RS485 1路RS 232 |
最大通訊距離: 900米（標準0.5mm2雙絞屏蔽線） |
|
|
執行機構 |
額定輸出扭矩 額定電壓 控制方式 位置反饋 功耗 旋轉角度 |
2NM AC/DC24V DC(0)2…10V DC(0)2…10V 13W 最大90度 |
|
|
周圍環境條件 |
工作溫度 貯藏/運輸 工作濕度 |
0…50℃ -10…+60℃ <90%r.h.,非凝固 |
|
|
材質 |
桶體 閥葉邊緣 |
PP（聚碳酸酯），阻燃等級為UL94-V0 TPR（軟膠），關閉風閥時防嘯叫 |
|
|
認證 |
CE認證 |
||

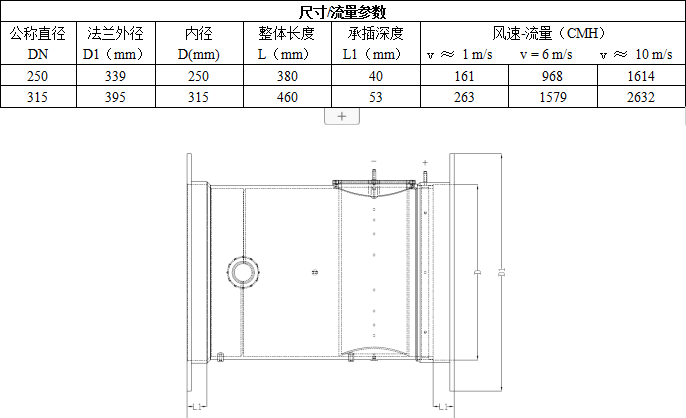

結構尺寸圖
通風柜VAV控制功能
1.系統采用視窗高度檢測與排風量測量雙路控制方式;
2.實時監測視窗平均面風速，實時排風量，實時視窗高度值，以及柜內溫度;
3.實時狀態監控，通風柜處于待機狀態、運行(有人)狀態、節能(無人)狀態、緊急排風狀態等不同狀態下，有明顯的狀態指示;
4.排風聯動功能，系統啟動時，有信號給出，可用于啟動排風機;
5.緊急情況下，可一鍵快速切換為緊急排風，風閥全開;
6.一鍵切換節能功能，也可自動切換;有人工作到無人工作時，系統可自動轉為節能(無人)工作模式，按無人時面風速運行，減少排風量;(此功能需加配區域存在傳感器)
7.通風柜柜內照明燈直接控制;
8.通風柜視窗超限報警功能;
9.通風柜視窗面風速超限報警功能;
10.通風柜柜內溫度超限報警功能;(此功能需加配柜內溫度傳感器)
11.系統排風量實時反饋;
12.控制系統支持ModbusRTU標狀通訊協議，可與樓宇智能集中監控系統對接;
13，預留接口與自動視窗控制系統對接。
質量保證
變風量閥體獲得第三方風量精度檢測報告
成套變風量蝶閥控制系統獲得第三方檢測報告
成套變風量蝶閥控制系統獲得CE認證證書及報告
